方案概述¶

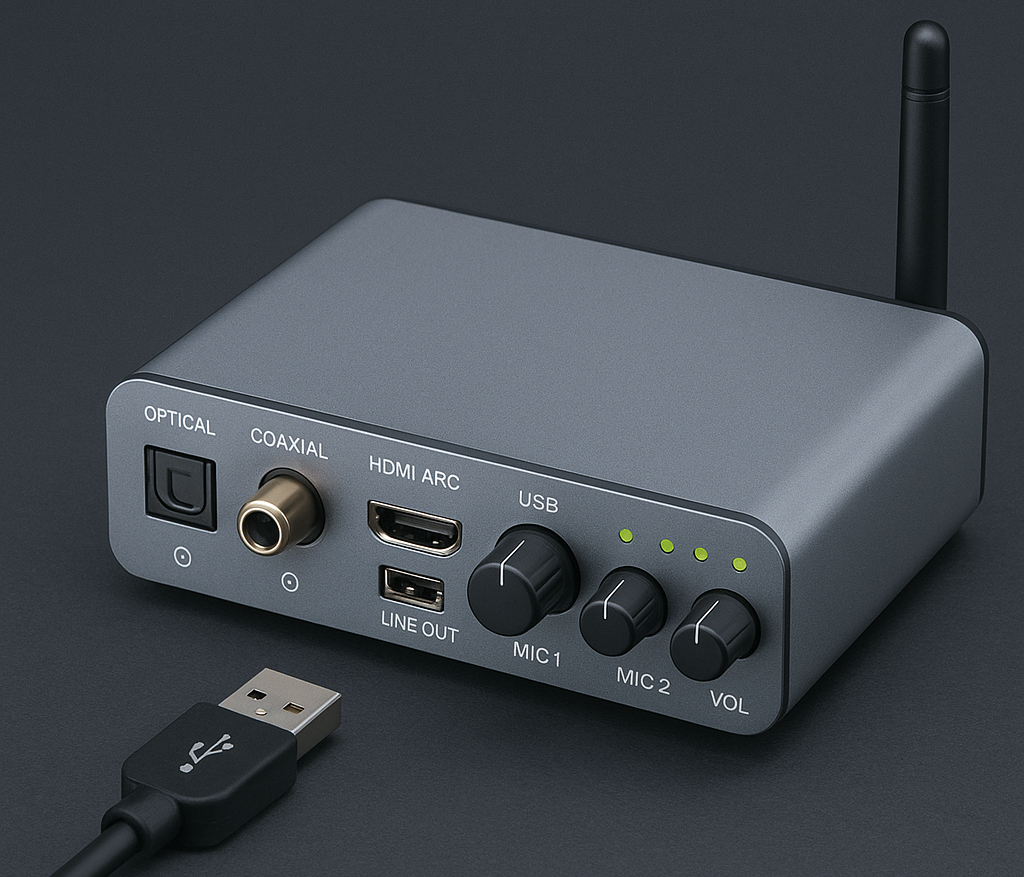

多通道USB HiFi解码器单芯片解决方案"是一套基于HFXXXXX-VB1高性能解码器的完整音频处理平台，专为快速开发高端桌面HiFi音频产品而设计。该方案支持丰富的数字音频输入接口，包括USB、光纤、同轴、HDMI ARC和蓝牙，并提供高质量I²S输出，可连接各类高端DAC芯片。
通过使用HFXXXXX-VB1作为核心处理单元，该方案极大简化了产品开发流程，将传统需要3-6个月的开发周期缩短至2-4周，同时确保了卓越的音频表现和稳定的系统性能。
方案亮点¶
-
快速开发周期
基于PHXXXXXL_VC1的标准产品开发，无需芯片级开发
- 2周完成产品开发
- 4周实现产品上市
- 开源MCU配置代码
-
高集成，降低产品总低成本
- 集成USB接口及多路SPDIF输入/输出
- 内置ASRC/SSRC,无需外挂ASRC芯片
- 节省硬件成本和开发复杂度
- 降低总体BOM成本
-
发烧级音频规格
支持多种高解析度音频格式
- PCM 768kHz/32bit
- DSD64/128/256/512
- MQA解码(HFXXXXXQ-VB1型号)
- 8段均衡器调节
-
发烧级指标
- 信噪比(SNR):
- ASRC模式 > 135dB
- SSRC模式 > 140dB
- ASRC/SSRC总谐波失真+噪声(THD+N): < -130dB (@1kHz, 0dBFs)
- 信噪比(SNR):
-
多接口集成
- 通过串口协议实现多种输入模式无缝切换
- 多种工作模式预编程，即插即用
- MCU参考代码开源，控制逻辑开发简便
传统方案 VS HFXXXXX-VB1解决方案对比¶
-
传统多芯片方案
- 3-5个芯片: USB控制器 + ASRC芯片 + 信号转换芯片 + MCU + 额外配件
- 复杂的硬件设计: 需要处理多芯片间的时钟同步和信号路由
- 高昂的BOM成本: 多芯片方案每单位成本高出5-10美元
- 漫长的开发周期: 典型需要3-6个月的开发和调试时间
- 固件开发难度大: 需要深入了解多个芯片的编程方式
-

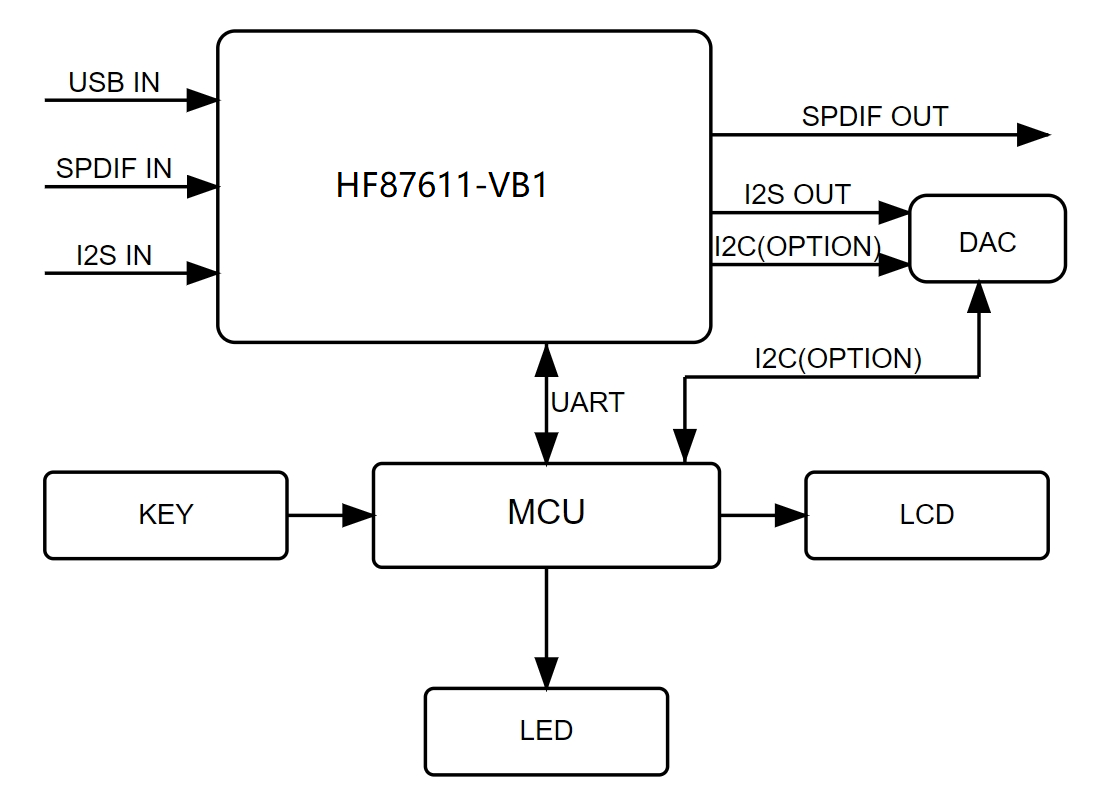

HFXXXXX-VB1解决方案
- 高度集成: 单一HFXXXXX-VB1+MCU实现全部功能
- 简化的硬件设计: 减少50%以上的元器件和PCB面积
- 优化的BOM成本: 显著降低总体硬件成本
- 极速开发周期: 最快2周完成产品开发，4周即可上市
- 零固件开发负担: 预编程固件，简单串口配置即可控制
