XMSRC4194_VC1

4通道192KHz ASRC音频采样率转换器集成2路S/PDIF和2路I2S接口及TDM级联模式

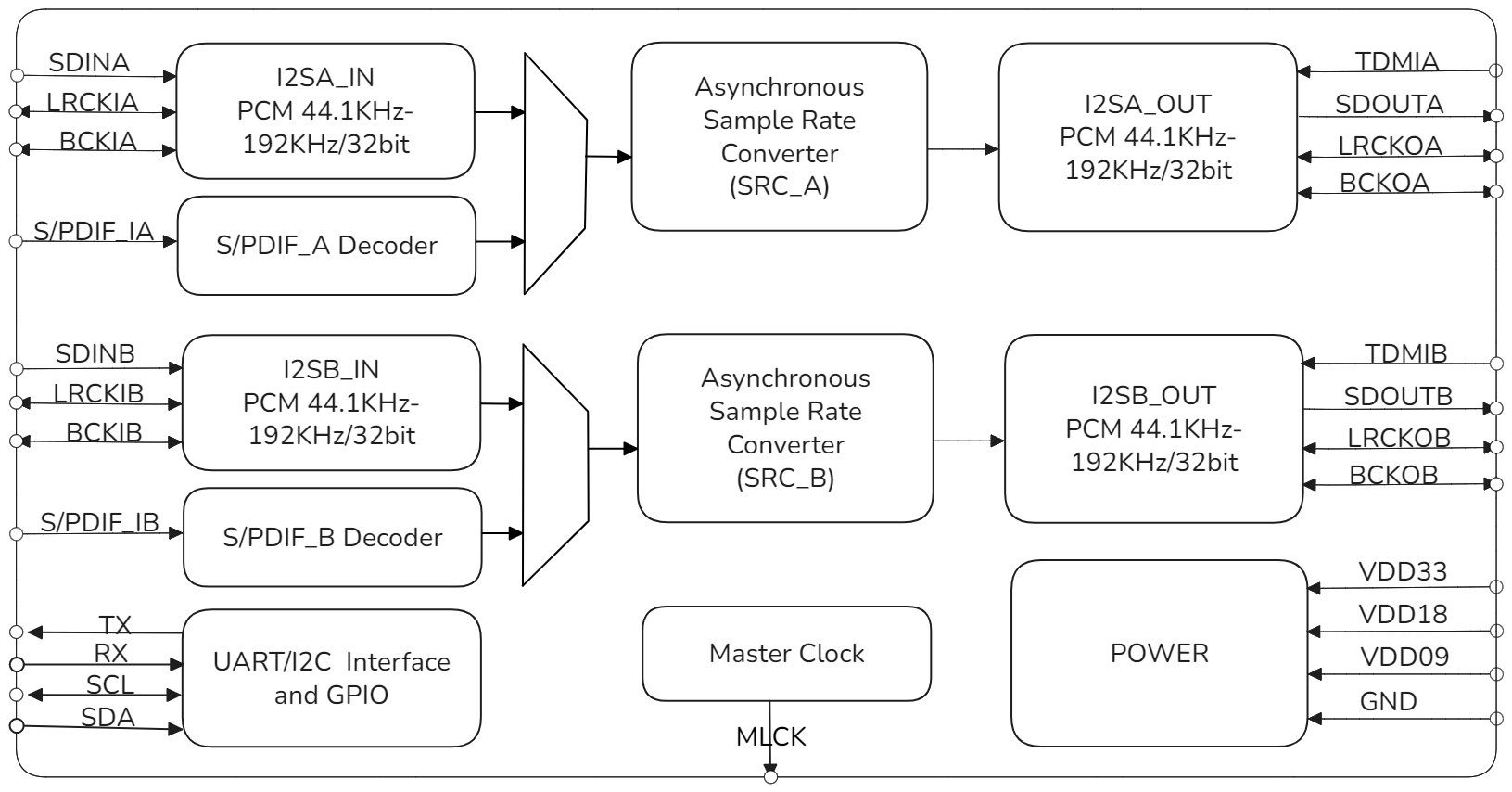

XMSRC4194_VC1框图 XMSRC4194是一款基于XMOS芯片架构的高性能4通道异步采样率转换器,该产品完全兼容SRC4194的核心功能规格,包括16:1至1:16的宽范围采样率转换、144dB动态范围以及对I2S、Left-justified、Right-justified和TDM等多种数字音频格式的全面支持。

  • 相比SRC4194,XMSRC4194的核心优势在于集成了两个额外的S/PDIF输入接口,为用户提供更灵活的信号源选择。用户可根据应用需求在I2S输入和S/PDIF输入之间灵活切换,显著增强了系统的连接性和适应性。
  • XMOS芯片架构确保了产品的高可靠性和出色的音频处理性能,为专业音频设备制造商提供了更具竞争力的解决方案选择。
  • 双SRC模块架构,每个模块处理2路音频,可独立工作,总共可同时处理4通道音频采样率转换。

XMSRC4194_VC1产品简介 XMSRC4194_VC1数据手册 🛒 购买样品

特性及参数

  • 四通道SRC音频采样率转换
    • 双SRC模块架构(SRC_A + SRC_B),每个模块处理2路音频
    • 可独立工作,总共可同时处理4通道音频采样率转换
  • 超高采样率转换支持
    • ASRC支持44.1KHz-192KHz间采样率转换
    • 支持16:1至1:16宽范围输入输出采样率比
  • 多接口支持
    • 2个S/PDIF输入接口, 4个I2S主从接口
    • 支持I2S和S/PDIF输入源灵活切换
    • S/PDIF接口兼容AES3, IEC 60958, and EIAJ CP-1201
  • 支持I2S, Left-Justified, Right-Justified格式
  • 完整TDM时分复用格式支持,可级联4个设备
  • 支持16bit/24bit/32bit音频数据处理

正常工作条件

功能 最小值 典型值 最大值 单位
工作温度 0 - 70
3.3V工作电压 3.0 3.3 3.6 V
1.8V工作电压 1.62 1.80 1.98 V
0.9V工作电压 0.855 0.90 0.945 V

产品尺寸 13±0.1mm(L)X13±0.1mm(W)X0.8±0.1mm(H)

文档及工具

类型 标题 下载
产品数据手册 XMSRC4194-VC1数据手册 []
参考设计 []
应用手册 []
类型 描述 下载
调试工具 调试工具
配置软件 配置工具

功能对比

功能项 XMSRC4194 SRC4194 优势
SRC通道数 4路 4路 相同处理能力
SRC模块数 2个独立模块 2个模块 2倍处理能力
S/PDIF输入 2通道 不支持 更多输入接口
最高采样率(ASRC) 192 KHz 216 KHz 相当性能
外部时钟参考 不需要外部时钟 需要外部时钟 节省外部晶振成本
扩展性 可扩展 无法扩展 更灵活

应用场景

  • 专业录音棚


    多轨录音设备、音频工作站、调音台系统的采样率转换需求

  • 广播电视


    广播设备、电视制作、直播系统中的音频信号处理

  • 数字音响


    功放设备、音频处理器、扬声器管理系统

  • 汽车音响


    车载娱乐系统、高端音响、降噪系统的音频处理

  • 消费电子


    高端音响设备、家庭影院、音频接口产品

  • 工业应用


    测试设备、音频分析仪器、信号处理系统

订购信息

产品名称 产品型号 产品图片

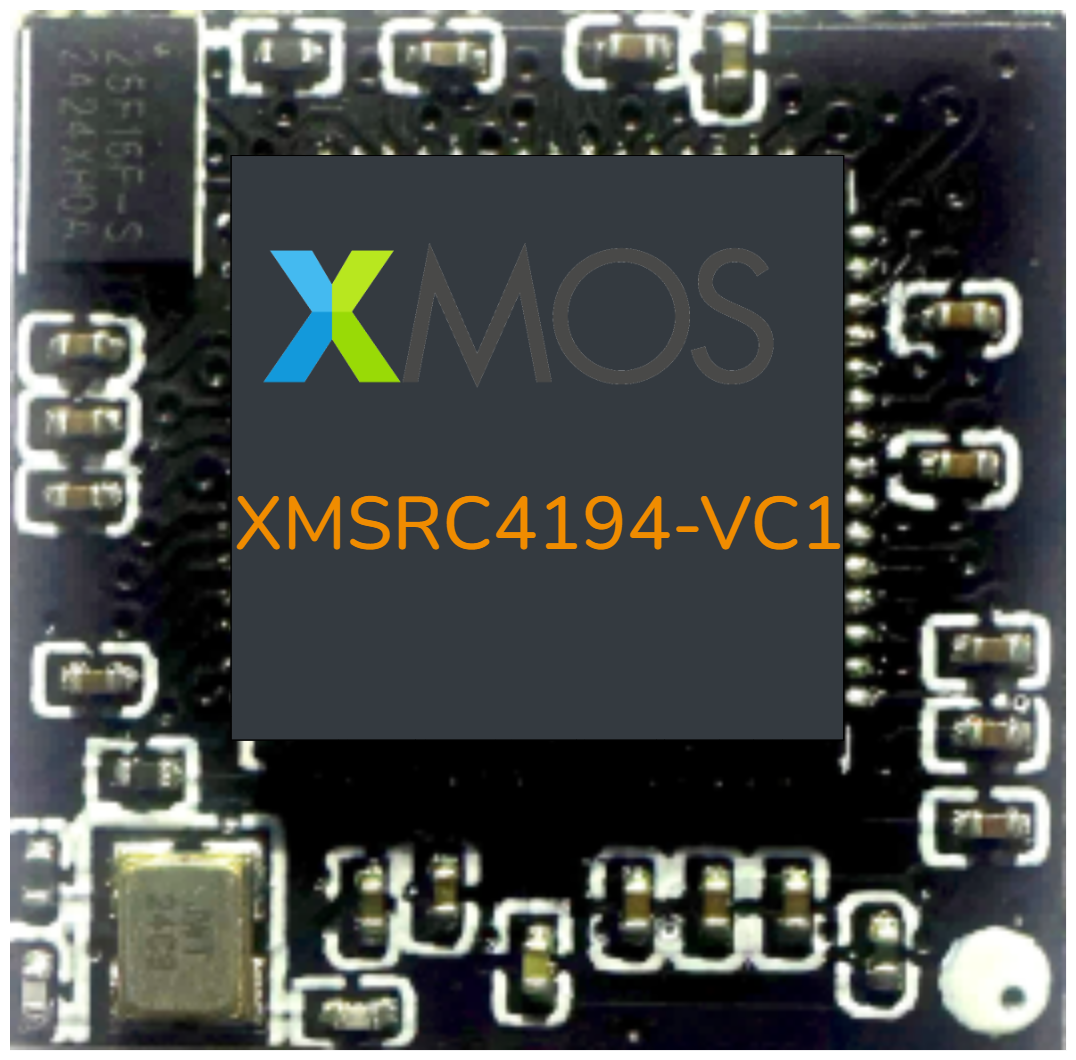

4通道192KHz ASRC音频采样率转换器集成2路S/PDIF和2路I2S接口及TDM级联模式 XMSRC4194-VC1 XMSRC4194-VC1

相关评估板

  • A316-HF-I2S-V1 音频采样率转换评估板


    开发板通过插针方式引出XU316的接口,可以独立评估XMSRC4392_VC1的性能
