HF86611_VC1/HF86611Q_VC1

支持USB/I2S/SPDIF输入及I2S输出的多通道USB HiFi解码器

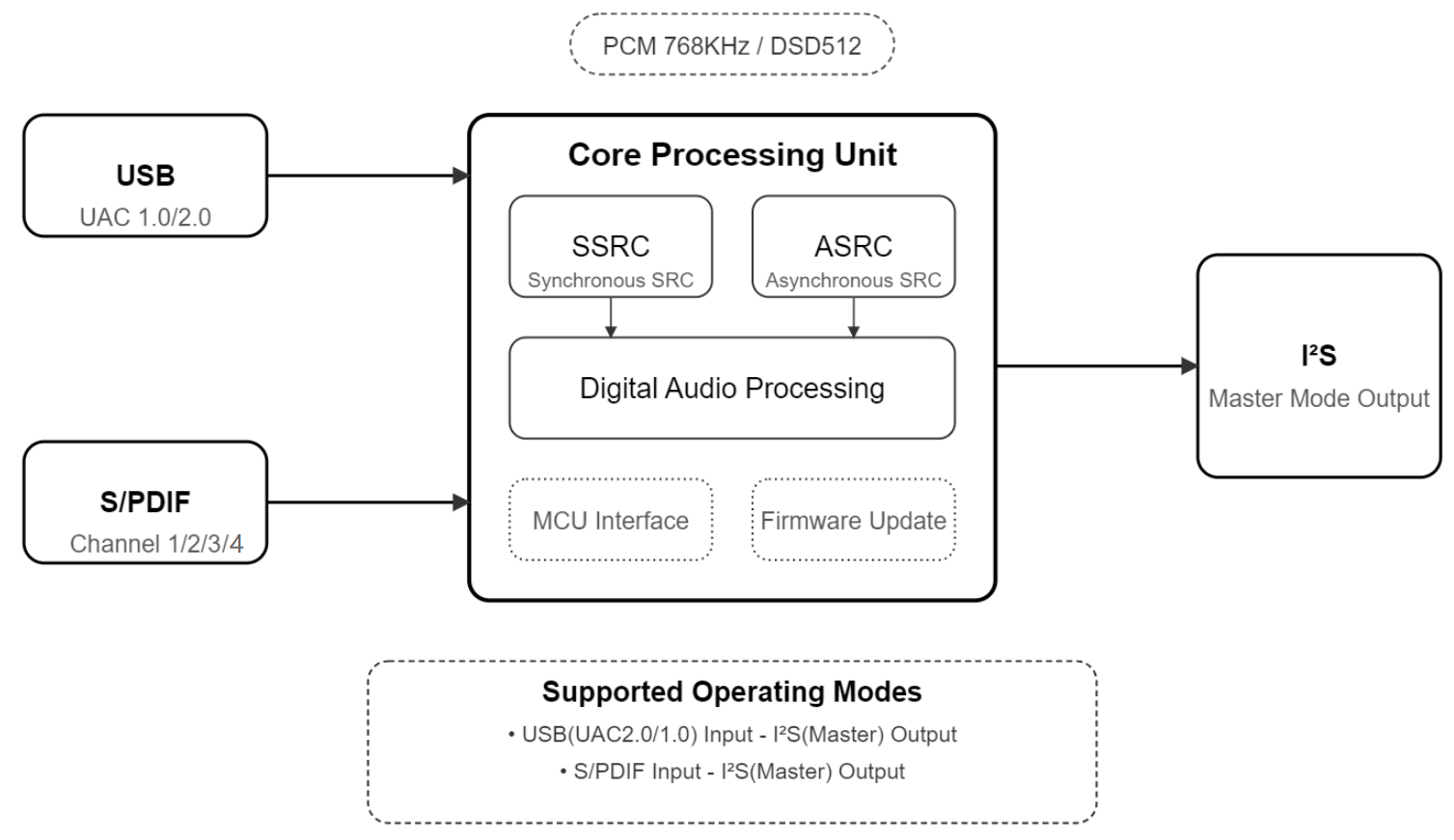

HF86611_VC1/HF86611Q_VC1框图 HF86611_VC1/HF86611Q_VC1是基于A316-Mini-V1模组开发的一款最高支持PCM 768KHz/DSD512的USB多通道及多接口HiFi音频解码，专为HiFi解码器音频应用而设计。

HF86611_VC1支持多种标准音频格式，包括USB Audio Class 1.0/2.0、S/PDIF、光纤和I²S接口。灵活的音频接口允许HF86611_VC1连接到各种音频数据转换器、数字音频接收器以及数字信号处理器。

兼容AES3, S/PDIF, IEC 60958, and EIAJ CP-1201数字音频接口。

HF86611_VC1/HF86611Q_VC1提供多种输入输出模式，包括USB输入/I²S输出、S/PDIF输入/I²S输出，满足不同应用场景的需求。

HF86611_VC1/HF86611Q_VC1数据手册 A316-Mini-V1模组数据手册 🛒 购买样品

  • 支持高达768kHz的输入和输出采样率
  • 支持DSD64/128/256/512格式
  • 支持MQA(HF86611Q_VB1型号支持)
  • 内置SSRC和ASRC模块，支持不同接口间，不同采样率之间的转换
    • SSRC指标：THD+N (@1kHz, 0dBFs) < -130dB，SNR: > 140dB
    • ASRC指标：THD+N (@1kHz, 0dBFs) < -130dB，SNR: > 135dB
  • 支持16-32bit音频数据格式
  • 支持四路S/PDIF输入
  • 支持USB音频输入
  • 支持I²S主模式音频输出
  • 支持S/PDIF音频输入
  • 支持UART配置接口
  • 支持UAC 1.0
  • 支持UAC 2.0
  • 支持通过USB升级固件
  • 支持HID，可以通过HID升级MCU固件
  • UAC 2.0协议，支持ASIO
  • 支持多种操作系统，如Windows，Linux，Android，macOS和iOS等
项目 数值
硬件模组型号 A316-Mini-V1
工作电压 3.3V/1.8V/0.9V
工作温度 -20℃ ~ 85℃
Flash大小 16M Bytes
尺寸 13mm x 13mm

A316-Mini-V1模组

模式编号 输入输出模式 说明
1 USB(UAC2.0) in-I²S(Master) out USB输入，I²S输出，UAC2.0
2 USB(UAC1.0) in-I²S(Master) out USB输入，I²S输出，UAC1.0
3 S/PDIF1 IN-I²S(Master) OUT S/PDIF通道1输入，I²S输出
4 S/PDIF2 IN-I²S(Master) OUT S/PDIF通道2输入，I²S输出
5 S/PDIF3 IN-I²S(Master) OUT S/PDIF通道3输入，I²S输出
6 S/PDIF4 IN-I²S(Master) OUT S/PDIF通道4输入，I²S输出
  • USB HiFi解码器（USB HiFi Decoder）
  • USB HiFi音频接口（USB HiFi Audio Interface）
  • USB HiFi数字播放器（USB HiFi Digital Player）
  • USB便携HiFi解码器（USB HiFi Decoder）
类型 标题 下载
数据手册 HF86611-VC1数据手册 []
数据手册 A316-Mini-V1模组数据手册 []
参考设计 []
应用手册 []
产品配置协议 XU316 USB HiFi解码器标准产品配置协议 []
类型 描述 下载
调试工具 调试工具
驱动程序 USB驱动
