A316-1926V1 USB多路音频解码器模组规格书

A316-1926V1 USB多路音频解码器模组

1、产品介绍

1.1 产品描述

  • A316-1926V1是⼀款 USB多路高清音频解码器模组。模组使⽤XMOS的XU316-1024-QF60BC24芯⽚，集成了高精度DC-DC芯片，输出1.8V，0.9V电压给XU316 。模组集成了48.152MHz和49.152MHz有源晶体，满足不同高清音频采用率要求。模组内置XU316所需的24MHz晶体以及16Mbit Flash用来存储音频固件。
  • A316-1926V1提供兼容全速和⾼速的USB2.0接⼝的USB AUdiO声卡设备，在USB 2.0异步模式中，能够⽀持⾼达768 KHz的采样率。
  • 配合不同的固件，A316-1926V1可以处理高达6路SPDIF高清音频，以及2路I2S高清音频信号，满足多种高清音频解码器的需求。

1.2 产品特性

  • USB接口特性
    • USB 2.0 (Full-speed and High-speed)
    • USB Audio Class 1.0
    • USB Audio Class 2.0
    • USB Firmware Upgrade (DFU)
    • USB Midi Device Class 1.0
  • 支持音频协议
    • I2S/TDM
    • S/PDIF(光钎/同轴)
    • Direct Stream Digital(DSD)
    • ADAT
  • 支持音频采用率
    • PCM: 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, 352.8kHz, 384kHz，705.6kHz，768KHz
    • DSD: DSD 64 ,DSD 128, DSD 256, DSD 512
    • DOP: DOP 64 ,DOP 128，DOP256
  • 系统兼容
    • UAC 2.0协议 ,支持ASIO ,支持多种操作系统，如Windows , Linux ,Android, MAC OS 和IOS等

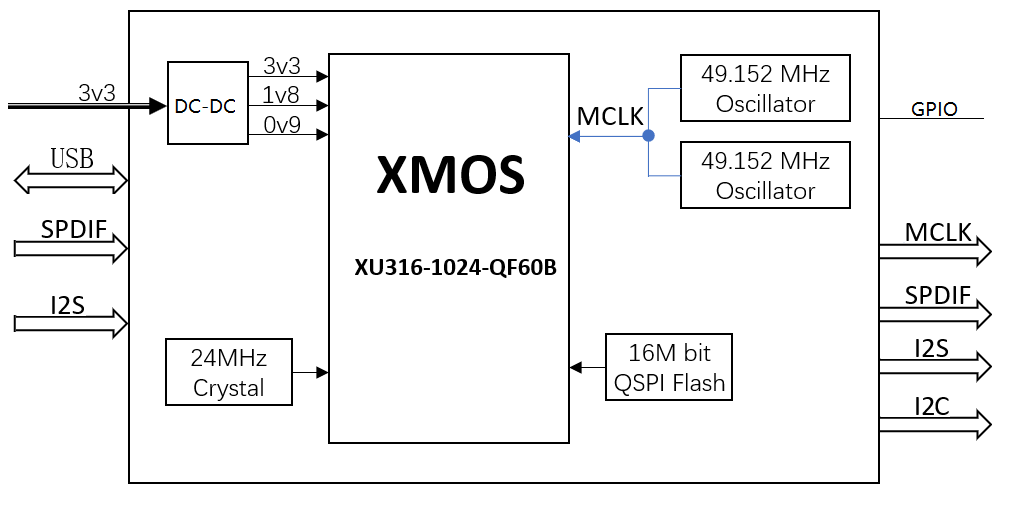

1.3 产品框图

A316-1926V1框图

2、产品技术文档

3、产品购买：

产品型号 功能描述 状态 购买
A316-1926V1 USB多路高清音频解码器模组 在售 A316-1926V1
