A316-8711-5.1解码无线音频套装制作说明¶

一、设备准备¶

1.1、准备物件¶

1. A316demo板（成品）1个
2. 8711开发板（成品）7个，1个用作TX连接A316底板，6个用作RX连接音响
3. USB数据线（可供电、传输数据）7到8根
4. 供电USB（6孔hub）
5. 烧录的固件点击获取
6. 烧录工具点击获取MP_ImageTool_1_N-生产烧录工具
7. 修改MAC工具点击获取AmebaDPlus_MP_tool_1V6(164576)
8. MAC对照文件点击获取：获取用于修改MAC地址的值
9. 杜邦线若干

二、烧录8711开发板（所有TX与RX）¶

烧录的固件点击获取

烧录工具点击获取MP_ImageTool_1_N-生产烧录工具

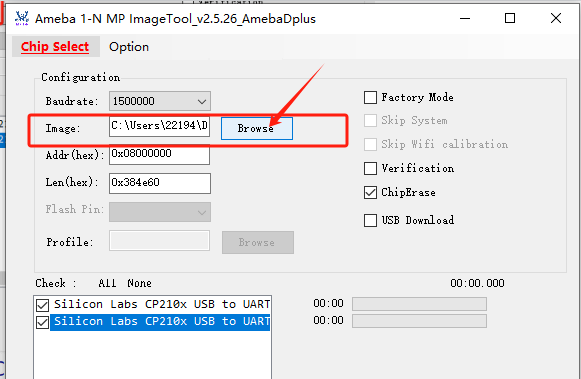

2.1 烧录8711DCM，使用提供的烧录工具MP_ImageTool_1_N¶

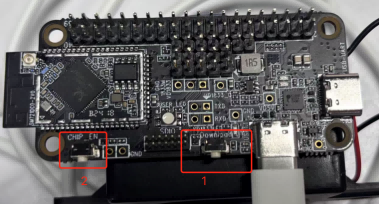

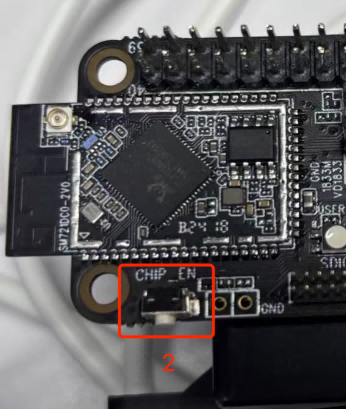

进入烧录模式： 先按住 download 按键，再按住 chip 按键，一起松手。

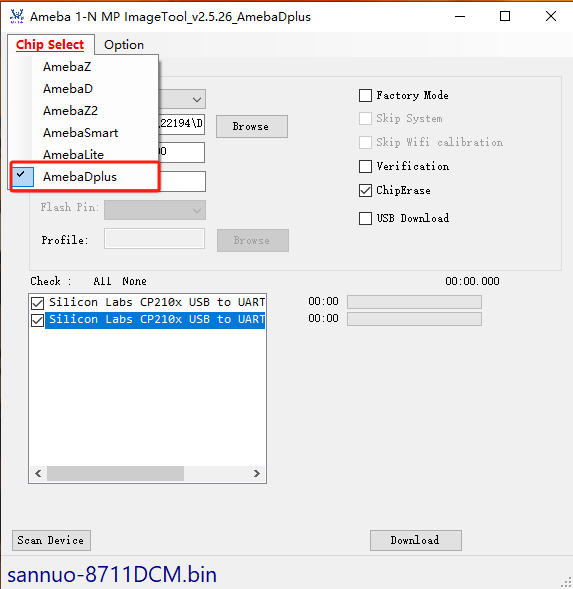

选择"Chip Select" 重的最后一个

选择固件, 固件保证是8711的就可以

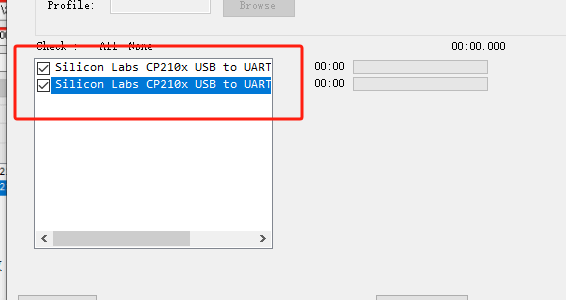

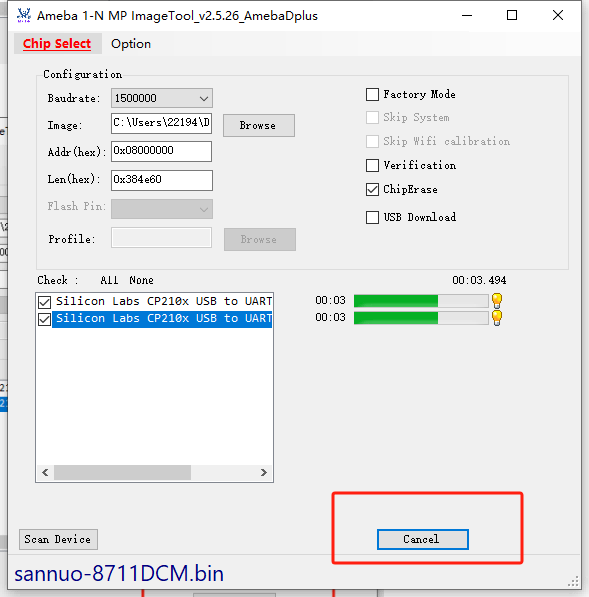

其他的参数基本默认,保持与图片上一致。支持多串口烧录 单独烧录时, 勾选一个即可

确定好后, 点击"Download"

三、修改RX设备MAC¶

修改MAC工具点击获取

获取修改MAC的对照文件，修改时，按照声道修改对应的MAC到设备中。不要修改为重复的。

3.1、手动修改8711模组MAC说明¶

修改的作为RX的8711（连接在音响上的）的MAC；修改时WiFi MAC与蓝牙MAC都要修改

3.2、前提¶

先烧录好固件，复位一下（按CHIP键），（自动）在MP模式下

3.3、使用修改工具¶

修改MAC工具点击获取AmebaDPlus_MP_tool_1V6(164576)

MAC对照文件点击获取：获取用于修改MAC地址的值

说明：该工具一次只能修改一个RX，先连接设备，保证设备烧录好在MP模式再打开。

修改操作完成后，不能重复检查到设备，可以再重新连接设备再打开工具

1、先配置文件，确保文件正确

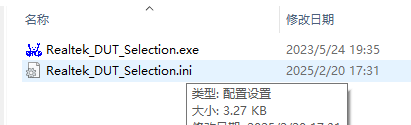

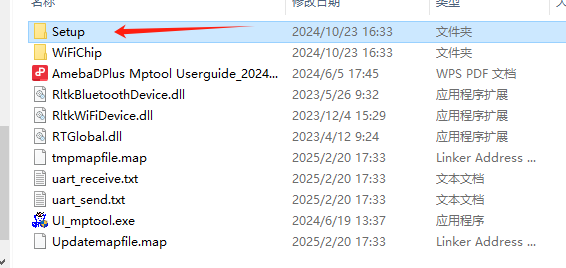

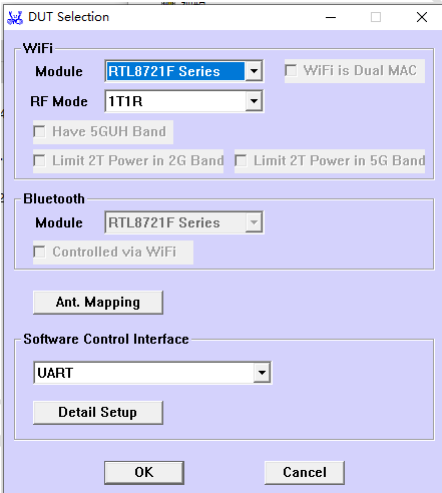

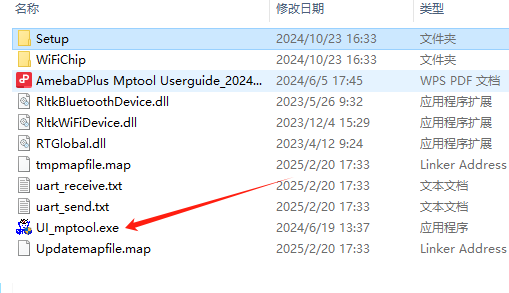

2、进入exe文件 保证下图选项一致

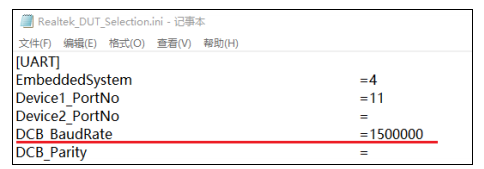

3、进入ini文件，用记事本打开查看，如图位置参数要修改一致

4、确认以上步骤后，连接串口和设备，确保有设备串口，再打开下方工具

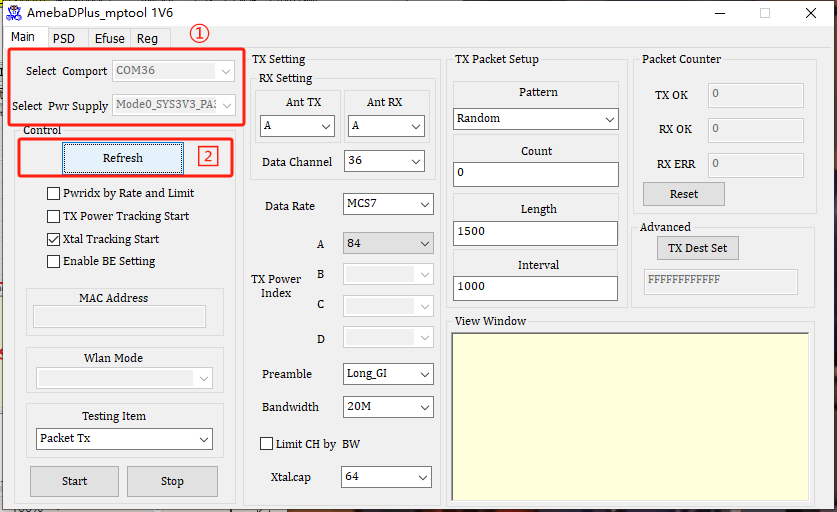

5、打开工具后会有串口号自动识别，点击“Refresh”

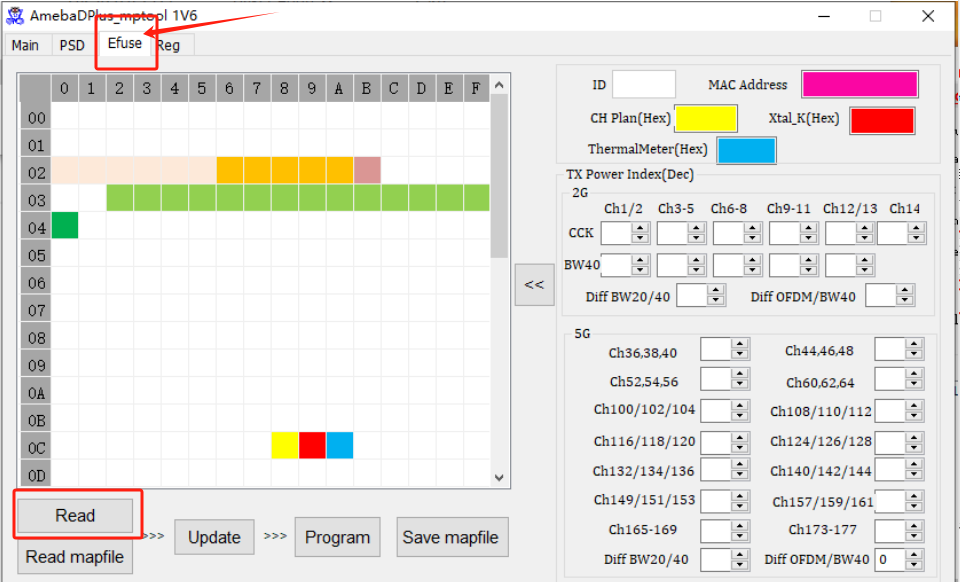

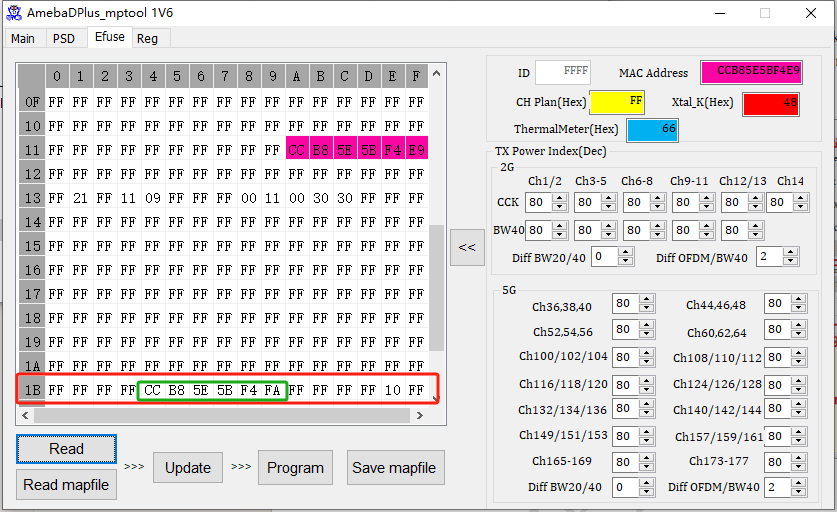

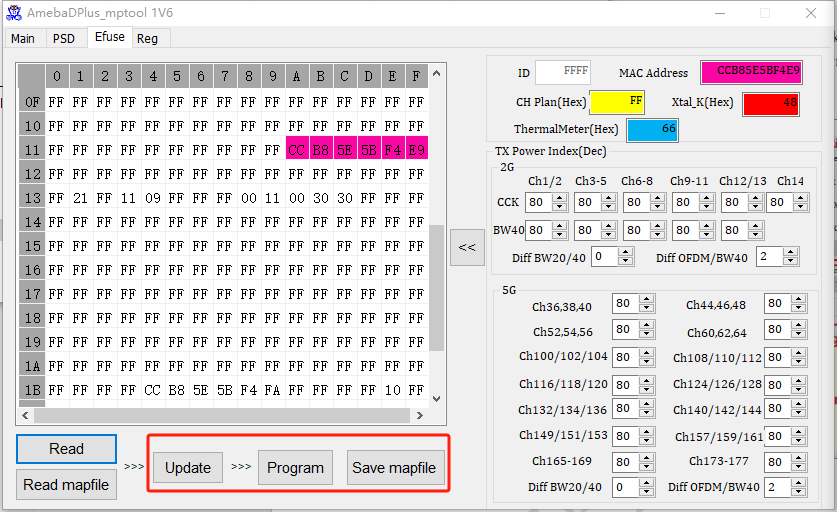

6、进入“Efuse”，点击“Read”这个按钮

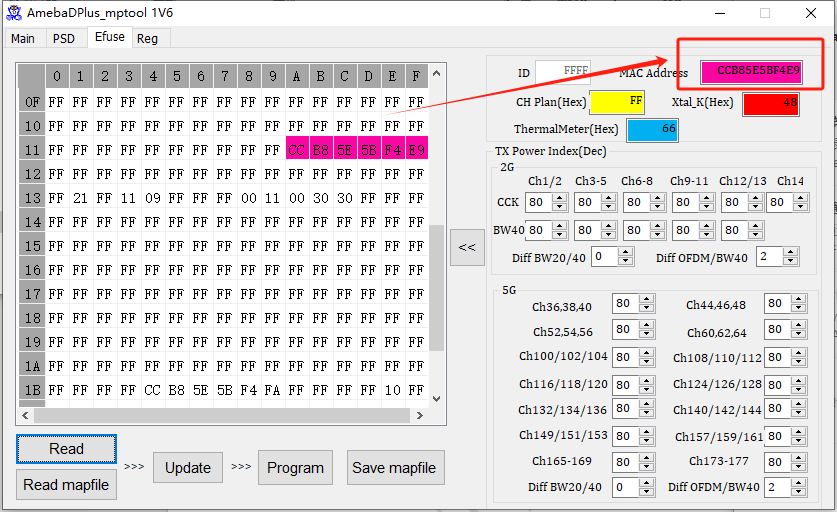

7、获取需要的mac号，输入在“MAC Address”的输入框中

在“11”这一行中对应

8、再修改“1B”这一行中的蓝牙MAC，值是第7步骤中的MAC号加1

9、修改之后，依次点击“Update”、“Program”、“Save mapfile”

10、保存之后，让设备复位(打印模式：按一下 chip 按键)或断电一次，再次点击“Read”

保证MAC修改成功，建议贴上对应的标签区别声道类型

四、接线与连接设备¶

4.1、接线方式¶

4.1.1 8711（作为TX）连接A316底板接线说明¶

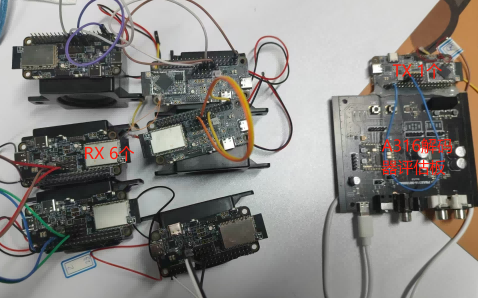

实物展示¶

修改8711（TX）开发板的硬件¶

1. 去掉红色箭头所指的电阻
2. 在绿色箭头所指点位之间加上2.2k的电阻

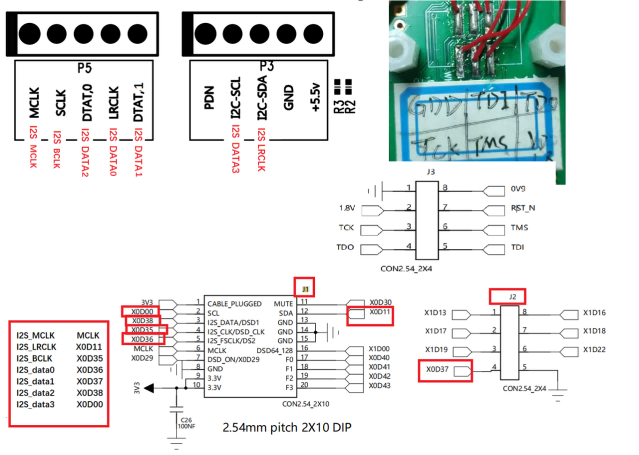

A316连接8711（TX）音频信号连接对照表格

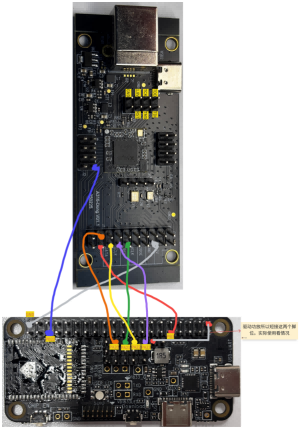

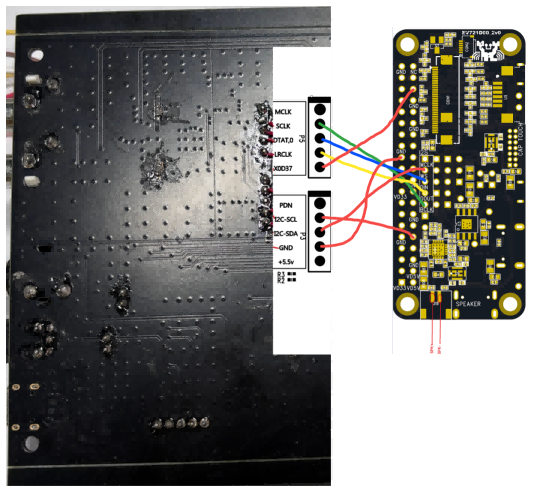

A316连接8711（TX）音频信号接线图示意

以上解码器底板是反过来的，这里按照当前展示画面示意 按照表格所示完成接线后, 最后的5.5V也接上，可以同时供电。 如果供电不足，TX单独供电也可以。

4.1.2 8711（作为RX）连接音响接线说明¶

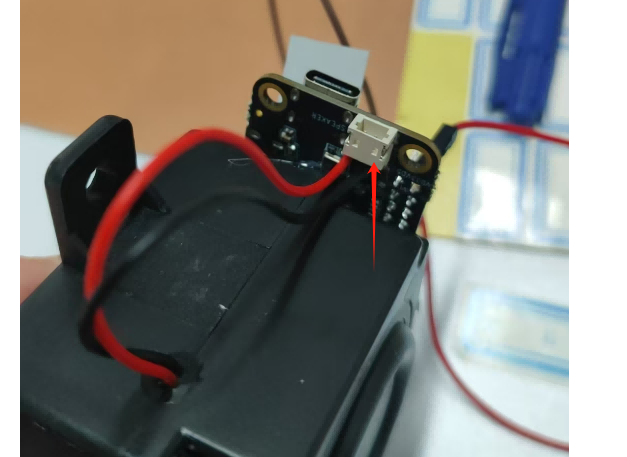

音响电源接线没有正反，如同所示¶

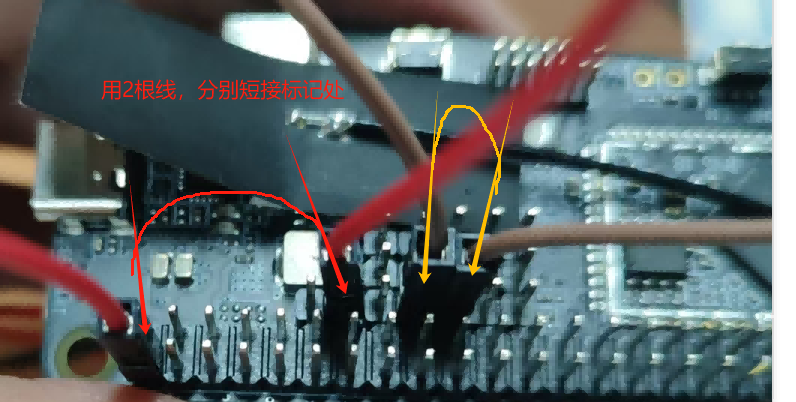

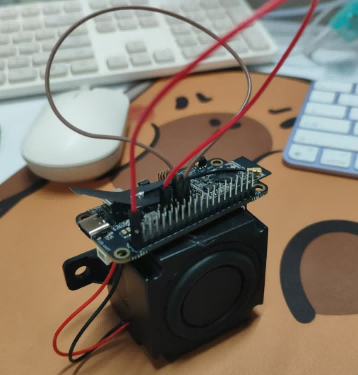

8711（RX）板子上短接方式如图，用两根杜邦线分别短接，如图所示¶

连接好后用热熔胶固定¶

4.2、连接设备¶

烧录好之后，让所有8711开发板，逐个连接串口，发送AT+OTACLEAR命令，再复位一次。让设备进入Normal（普通模式）

同时，让TX与RX通电后，它们会自动配对。 第一次配对周围只能有当前这一套设备

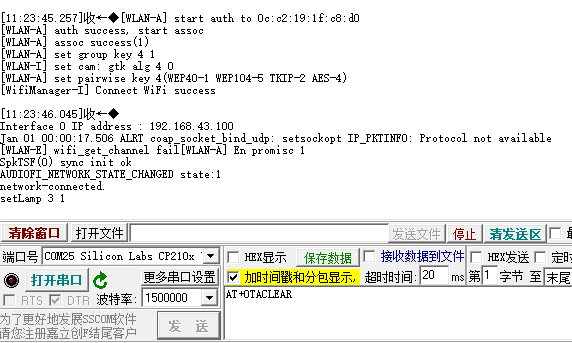

每个8711（RX）都打印下方log 表示连接成
