OT82111_VC1 USB1.0转I²S(Slave)音频解码器¶

1、简介¶

1.1 产品描述¶

OT82111_VC1是一款支持USB1.0转I²S(Slave)的音频解码器，专为简化的HiFi音频应用场景设计。该产品基于a316-mini-v1模组开发，提供固定输入格式（PCM48KHz/16bit）和灵活的输出格式（PCM:44.1KHz-192KHz/32bit）。

OT82111_VC1采用USB Audio Class 1.0接口作为输入，I²S(Slave)接口作为输出，适用于需要稳定低延迟音频传输的应用场景。通过简化的设计，该产品提供了高性价比的音频解决方案，同时保持了优良的音频性能。

1.2 产品特性¶

音频性能特性

• 固定输入格式：PCM 48kHz/16bit
• 灵活输出格式：PCM 44.1kHz-192kHz/32bit
• 支持高精度音频传输
• 低延迟音频处理
• 支持16-32bit音频数据格式

接口支持特性

• 数字接口支持
  • 支持USB1.0音频输入
  • 支持I²S从模式(Slave)音频输出
  • 支持UART配置接口

USB功能特性

• USB接口特性
  • 支持UAC 1.0
  • 支持通过USB升级固件
  • 兼容USB全速模式(Full Speed)

系统兼容性 - UAC 1.0协议，即插即用 - 支持多种操作系统，如Windows，Linux，Android，macOS和iOS等 - 无需安装特殊驱动

1.3 应用场景¶

• 入门级USB音频解码器
• 便携式USB音频接口
• 低成本数字音频方案
• 智能音频外设
• 音频教学设备

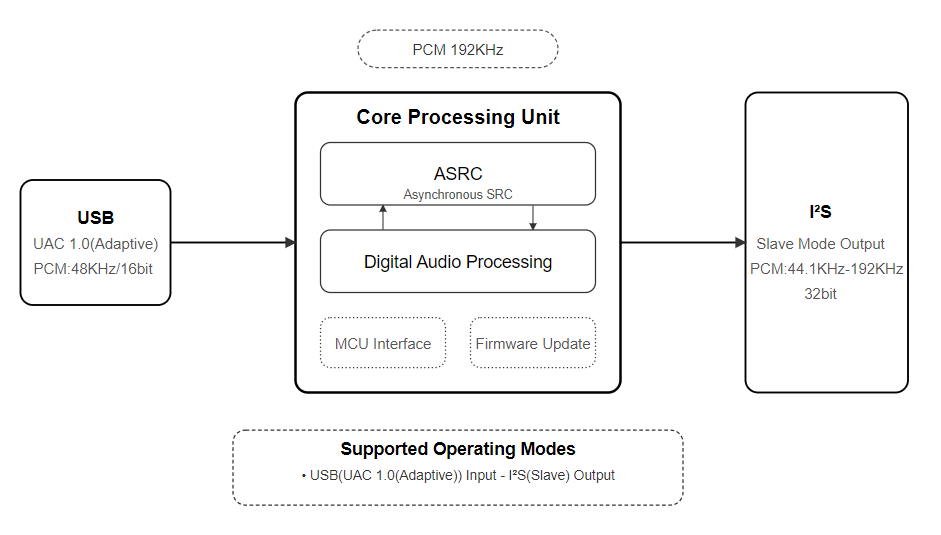

1.4 产品功能框图¶

1.5 订购信息¶

2、模式及指标¶

2.1 支持的输入输出模式¶

2.2 各工作模式详细参数¶

2.2.1 USB(UAC1.0) in → I²S(SLAVE) out 模式¶

输入/输出参数:

时钟特性:

• I²S接口工作在从模式(Slave)，需要外部提供MCLK、BCLK和LRCK时钟信号
• 支持44.1kHz和48kHz系列采样率（即44.1kHz、88.2kHz、176.4kHz和48kHz、96kHz、192kHz）
• 支持时钟自动检测和匹配

音频性能指标:

• THD+N (@1kHz, 0dBFs): ≤-100dB
• SNR: ≥110dB
• 动态范围: ≥110dB

3、管脚配置和功能¶

3.1 OT82111_VC1管脚布局¶

3.2 OT82111_VC1管脚描述¶

4、修订历史¶
