PH832XXL-VC1产品规格书¶

1、简介¶

1.1 产品描述¶

PH832XXL-VC1是一款最高支持PCM 768KHz/DSD512的USB低功耗HiFi音频解码，专为便携式HiFi解码器音频应用而设计。该模组的固件已针对几颗便携解码器常用的高性能音频DAC进行了适配和优化。

PH83211L-VC1支持多种标准音频格式，包括USB Audio Class 1.0/2.0和I²S接口。灵活的音频接口允许PH83211L-VC1连接到各种音频数据转换器、数字音频接收器和发射器以及数字信号处理器。

1.2 产品特性¶

USB接口特性

• USB2.0高速兼容
• 支持UAC2.0和UAC1.0(通过按键设置模式)
• USB总线供电

音频格式支持

• UAC2.0

  音频格式	支持的采样率
  PCM	位数:16bit, 24bit，32bit, 采样率：44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, 352.8kHz, 384kHz, 705.6kHz, 768KHz
  DSD Native	DSD64, DSD128, DSD256, DSD512
  DOP	DOP64, DOP128, DOP256

• UAC1.0

  音频格式	支持的采样率
  PCM	位数:16bit, 采样率：48kHz

PEQ支持

• 支持8段44.1-192KHz EQ
• 支持Web及APP PEQ控制台

系统兼容性

• 支持Windows 10 / 11[^1]、Mac OS、Android[^2]、iOS[3]
• 支持专有的ASIO驱动(仅对于UAC2.0)，支持超低延时的ASIO播放

硬件特性

• 支持功能按键，可由固件进行功能配置
• 支持RGB状态指示灯，可由固件进行显示配置
• 支持输出负载模式切换功能
• 支持数字滤波器切换功能

1.3 应用场景¶

• USB低功耗HiFi解码器（USB Portable HiFi Decoder）

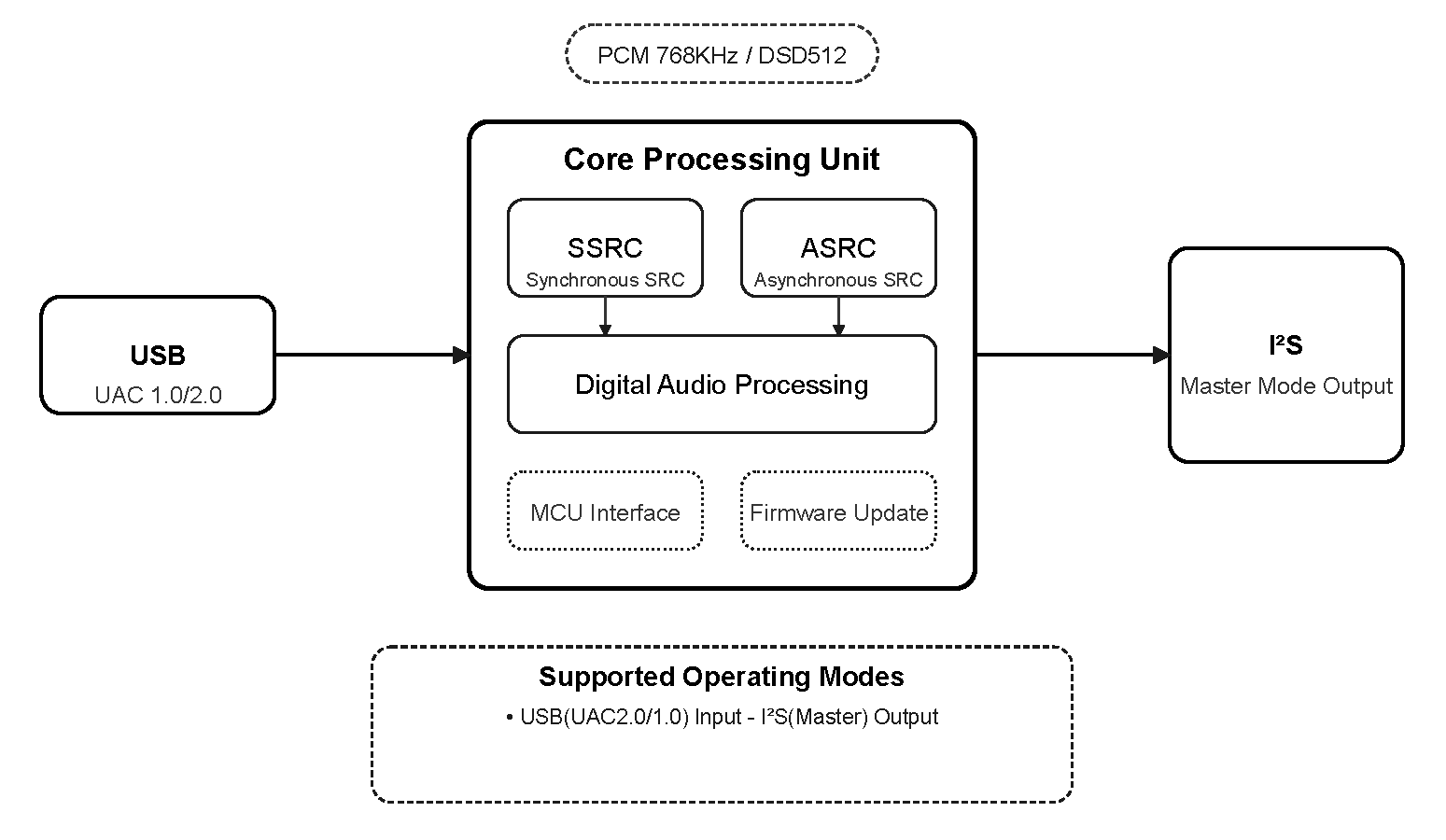

1.4 产品功能框图¶

1.5 订购信息¶

PRODUCT	ORDERING NUMBER	PACKAGE BODY	SIZE (NOM)	Model Picture	Comments
PH83211L-VC1	PH83211L-VC1	SMT STAMP-30	13x13mm		支持2个按键, 支持单ES9039Q2M DAC
PH83212L-VC1	PH83212L-VC1	SMT STAMP-30	13x13mm		支持3个按键, 支持单ES9039Q2M DAC
PH83221L-VC1	PH83221L-VC1	SMT STAMP-30	13x13mm		支持2个按键, 支持双CS43198 DAC
PH83222L-VC1	PH83222L-VC1	SMT STAMP-30	13x13mm		支持3个按键, 支持双CS43198 DAC

2、模式及指标¶

2.1 支持的输入输出模式¶

2.2 各工作模式详细参数¶

2.2.1 USB(UAC2.0) in → I²S out 模式¶

支持的音频格式与采样率:

2.2.2 USB(UAC1.0) in → I²S out 模式¶

支持的音频格式与采样率:

3、管脚配置和功能¶

3.1 PH83211L-VC1管脚布局¶

3.2管脚描述¶

4、硬件参数¶

4.1、正常工作条件¶

4.2 产品尺寸¶

13±0.1mm(L)X13±0.1mm(W)X0.8±0.1mm(H)

4.3 模组封装图¶

4.3 模组原理图¶

4.4 XMOS XU316芯片规格书¶

XMOS-XU316-1024-QF60B-C24

5、参考设计¶

6、 RGB状态指示灯定义¶

7、按键功能说明¶

7.1 按键操作¶

按键1(音量+)

• 短按，音量加1级
• 长按1秒后，音量连续加
• 按下不放后再开机，设备工作于UAC1.0模式** (型号PH83211-VC1/PH83221-VC1支持此功能) **

按键2(音量-)

• 短按，音量减1级
• 长按1秒后，音量连续减
• 按下不放后再开机，设备工作于UAC1.0模式** (型号PH83211-VC1/PH83221-VC1支持此功能) **

按键1(音量+)+按键2(音量-)(组合键)

• 两键同时短按，切换增益模式** (型号PH83211-VC1支持此功能) **
• 两键同时长按1秒后，切换滤波器模式** (型号PH83211-VC1/PH83212-VC1支持此功能) **

按键3(Mode) (型号PH83212-VC1/PH83222-VC1支持此功能)

• 短按，执行播放/暂停
• 双击：播放下一曲
• 三击：播放上一曲
• 长按1秒后，切换增益模式** (只有型号PH83212-VC1支持此功能) **
• 按下不放后再开机，设备工作于UAC1.0模式

7.2 按键音量调节和系统音量调节说明¶

• 设备具有60级按键音量调节，并支持掉电记忆功能，出厂默认值为20级。

• 按键音量级别配置表：

  按键音量级别	电平衰减量(dB)	按键音量级别	电平衰减量(dB)	按键音量级别	电平衰减量(dB)
  60	0	40	-20	20	-40
  59	-1	39	-21	19	-41
  58	-2	38	-22	18	-42
  57	-3	37	-23	17	-43
  56	-4	36	-24	16	-44
  55	-5	35	-25	15	-46
  54	-6	34	-26	14	-48
  53	-7	33	-27	13	-50
  52	-8	32	-28	12	-52
  51	-9	31	-29	11	-54
  50	-10	30	-30	10	-57
  49	-11	29	-31	9	-60
  48	-12	28	-32	8	-64
  47	-13	27	-33	7	-69
  46	-14	26	-34	6	-74
  45	-15	25	-35	5	-79
  44	-16	24	-36	4	-84
  43	-17	23	-37	3	-89
  42	-18	22	-38	2	-99
  41	-19	21	-39	1	-100
  0	-127.5

• 当音量调节时，LED灯会根据当前音量级别闪烁对应的颜色，无操作3秒后，恢复为采样率指示颜色。

  执行到的音量级别	LED 实时指示
  0-23级	闪烁绿色
  24-48级	闪烁黄色
  49-60级	闪烁红色

• 当音量调至最大或最小时，对应级别颜色的灯常亮不闪烁。

• 音量调节属于独立的调节功能，通过调节DAC音量实现，音量级别不会同步到主机，主机的系统音量级别也不会同步到本机按键音量级。

• 设备最终输出音量等于系统音量加上按键音量。比如系统音量调到-6dB，按键音量调到-2dB，则设备输出音量=-6dB-2dB=-8dB。

8、增益模式说明(型号PH83211-VC1/PH83212-VC1支持此功能)¶

• 设备支持两个增益模式：低增益模式和高增益模式，增益模式支持掉电记忆功能。
• 默认低增益模式
• 切换增益模式
  • PH83211-VC1：设备工作期间，按键1(音量+)和按键2(音量-)同时按下后，并且在1秒内释放(即短按组合键)时，可以切换一次增益模式。
  • PH83212-VC1：设备工作期间，长按按键3保持1秒以上时，并且在1秒内释放(即短按组合键)时，可以切换一次增益模式。
  • 低增益模式和高增益模式循环切换

9、UAC2.0 HiFi音乐模式下的数字滤波器模式说明(型号PH83211-VC1/PH83212-VC1支持此功能)¶

• 设备具有8个可选用的PCM滤波器模式，滤波器模式支持掉电记忆功能。

• 滤波器模式配置表：

  滤波器模式	滤波器名称
  模式1	Minimum Phase filter (default)
  模式2	Linear Phase Apodizing Fast Roll-off filter
  模式3	Linear phase fast roll‐off filter
  模式4	Linear Phase Fast Roll-off low-ripple filter
  模式5	Linear phase slow roll‐off filter
  模式6	Minimum phase fast roll‐off filter
  模式7	Minimum phase slow roll‐off filter
  模式8	Minimum Phase Fast Roll-Off Low Dispersion

• 切换滤波器模式

  • 设备工作期间，按键1(音量+)和按键2(音量-)同时按下后，并且保持1秒以上(即长按组合键)时，可切换一次滤波器模式，按照上表所列顺序循环切换。

• 当进行切换滤波器模式的操作时，LED会做相应的状态指示：

  切换到的模式	LED实时指示
  模式1～7	紫色灯闪烁1次
  模式8	紫色灯闪烁2次

10、修订历史¶
