HF87611_VB1./hf87611Q_VB1 768KHz/DSD512 USB多通道及多接口HiFi音频解码器¶

1、简介¶

1.1 产品描述¶

HF87611_VB1./hf87611Q_VB1是一款最高支持PCM 768KHz/DSD512的USB多通道及多接口HiFi音频解码，专为HiFi解码器音频应用而设计。

HF87611_VB1./hf87611Q_VB1支持多种标准音频格式，包括USB Audio Class 1.0/2.0、S/PDIF和I²S接口。灵活的音频接口允许HF87611_VB1./hf87611Q_VB1连接到各种音频数据转换器、数字音频接收器和发射器以及数字信号处理器。

兼容AES3, S/PDIF, IEC 60958, and EIAJ CP-1201数字音频接口。

HF87611_VB1./hf87611Q_VB1提供多种输入输出模式，包括USB输入/I²S输出、S/PDIF输入/I²S输出、I²S(slave)输入/I²S(master)输出以及USB输入/S/PDIF输出，满足不同应用场景的需求。

1.2 产品特性¶

音频性能特性

• 支持高达768kHz的输入和输出采样率
• 支持DSD64/128/256/512格式
• HF87611Q_VB1支持MQA解码
• 内置SSRC和ASRC模块，支持不同接口间，不同采样率之间的转换
  • SSRC指标：THD+N (@1kHz, 0dBFs) < -130dB，SNR: > 140dB
  • ASRC指标：THD+N (@1kHz, 0dBFs) < -130dB，SNR: > 135dB
• 支持16-32bit音频数据格式

接口支持特性

• 多种数字接口支持
  • 支持USB音频输入
  • 支持I²S从模式音频输入
  • 支持I²S主模式音频输出
  • 支持S/PDIF音频输入/输出
  • 支持UART配置接口
• 支持三路S/PDIF输入/输出

USB功能特性

• USB接口特性
  • 支持UAC 1.0
  • 支持UAC 2.0
  • 支持通过USB升级固件
  • 支持HID，可以通过HID升级MCU固件

系统兼容性 - UAC 2.0协议，支持ASIO - 支持多种操作系统，如Windows，Linux，Android，macOS和iOS等

1.3 应用场景¶

• USB HiFi解码器（USB HiFi Decoder）
• USB HiFi音频接口（USB HiFi Audio Interface）
• USB HiFi数字播放器（USB HiFi Digital Player）

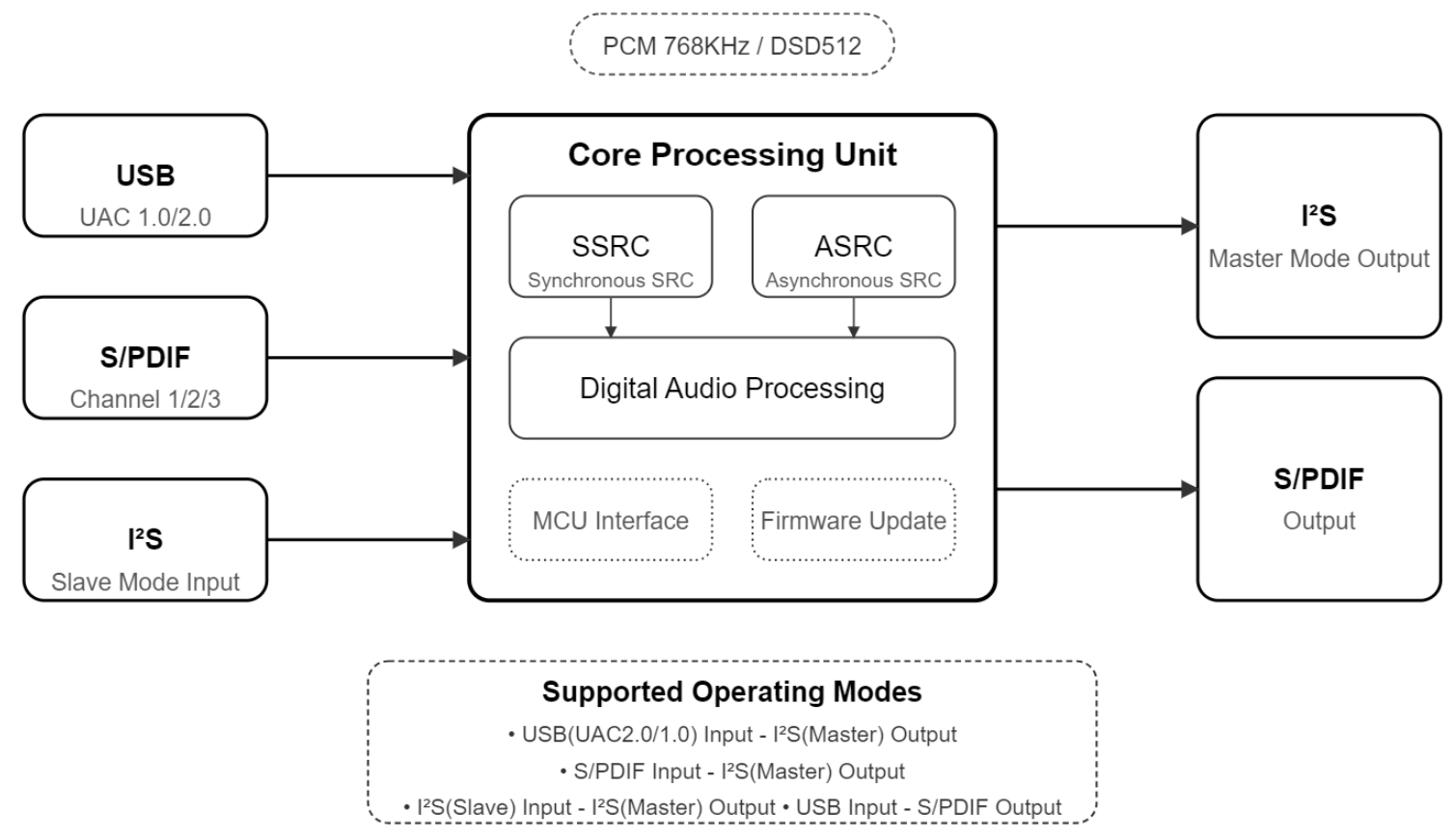

1.4 产品功能框图¶

1.5 订购信息¶

2、模式及指标¶

2.1 支持的输入输出模式¶

2.2 各工作模式详细参数¶

2.2.1 USB(UAC2.0) in → I²S out 模式¶

支持的音频格式与采样率:

2.2.2 USB(UAC1.0) in → I²S out 模式¶

支持的音频格式与采样率:

2.2.3 S/PDIF in → I²S out 模式¶

支持的音频格式与采样率:

2.2.4 USB(UAC2.0) in → S/PDIF out 模式¶

输入/输出采样率支持:

SSRC(同步采样率转换)功能:

• 输入采样率 ≤ 192kHz: 按原采样率输出
• 输入采样率 > 192kHz: 通过SSRC转换后输出192kHz

SSRC性能指标:

• THD+N (@1kHz, 0dBFs): ≤-130dB
• SNR: ≥140dB

2.2.5 USB(UAC1.0) in → S/PDIF out 模式¶

支持的音频格式与采样率:

2.2.6 I²S(slave) in → I²S(Master) out 模式¶

输入/输出采样率支持:

ASRC(异步采样率转换)功能:

• 内部支持ASRC转换，输入设备可以不提供主时钟(MClock)

ASRC性能指标:

• THD+N (@1kHz, 0dBFs): ≤-130dB
• SNR: ≥135dB

3、管脚配置和功能¶

3.1 HF87611_VB1./hf87611Q_VB1管脚布局¶

3.2 HF87611_VB1./hf87611Q_VB1管脚描述¶

4、修订历史¶
