HF83311_VB1/HF83311Q_VB1 768KHz/DSD512 USB多接口HiFi音频解码器¶
1、简介¶
1.1 产品描述¶
HF83311_VB1/HF83311Q_VB1是一款最高支持PCM 768KHz/DSD512的USB多接口HiFi音频解码，专为HiFi解码器音频应用而设计。
HF83311_VB1/HF83311Q_VB1支持多种标准音频格式，包括USB Audio Class 1.0/2.0、S/PDIF和I²S接口。灵活的音频接口允许HF83311_VB1/HF83311Q_VB1连接到各种音频数据转换器、数字音频接收器和发射器以及数字信号处理器。
兼容AES3, S/PDIF, IEC 60958, and EIAJ CP-1201数字音频接口。
HF83311_VB1/HF83311Q_VB1提供多种输入输出模式，包括USB输入/I²S输出以及USB输入/S/PDIF输出，满足不同应用场景的需求。
重要提示
HF83311Q_VB1型号支持MQA音频解码，而HF83311_VB1型号不支持此功能。
1.2 产品特性¶
音频性能特性
- 支持高达768kHz的输入和输出采样率
- 支持DSD64/128/256/512格式
- HF83311Q_VB1支持MQA解码
- 内置SSRC模块，支持不同接口间，不同采样率之间的转换
- SSRC指标：THD+N (@1kHz, 0dBFs) < -130dB，SNR: > 140dB
- 支持16-32bit音频数据格式
接口支持特性
- 多种数字接口支持
- 支持USB音频输入
- 支持I²S主模式音频输出
- 支持S/PDIF音频输出
- 支持UART配置接口
USB功能特性
- USB接口特性
- 支持UAC 1.0
- 支持UAC 2.0
- 支持通过USB升级固件
- 支持HID，可以通过HID升级MCU固件
系统兼容性 - UAC 2.0协议，支持ASIO - 支持多种操作系统，如Windows，Linux，Android，macOS和iOS等
1.3 应用场景¶
- USB HiFi解码器（USB HiFi Decoder）
- USB HiFi音频接口（USB HiFi Audio Interface）
- USB HiFi数字播放器（USB HiFi Digital Player）

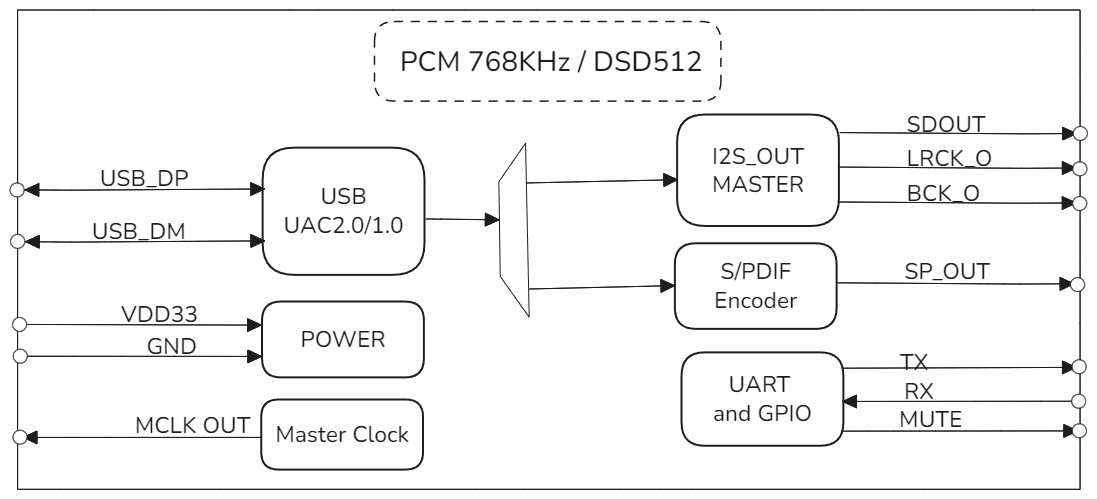

1.4 产品功能框图¶
1.5 订购信息¶
| PRODUCT | ORDERING NUMBER | PACKAGE BODY | SIZE (NOM) | Hardware Model | Comments |
|---|---|---|---|---|---|
| HF83311_VB1 | HF83311-VB1 | SMT STAMP-30 | 19x26mm | A316-1926-V1 | |
| HF83311Q_VB1 | HF83311Q-VB1 | SMT STAMP-30 | 19x26mm | A316-1926-V1 | 支持MQA解码 |
2、模式及指标¶
2.1 支持的输入输出模式¶
| 模式编号 | 输入输出模式 | 说明 |
|---|---|---|
| 1 | USB(UAC2.0) in-I²S(Master) out | USB输入，I²S输出，UAC2.0 |
| 2 | USB(UAC1.0) in-I²S(Master) out | USB输入，I²S输出，UAC1.0 |
| 3 | USB IN(UAC2.0)-SPDIF OUT | USB输入，S/PDIF输出, UAC2.0 |
2.2 各工作模式详细参数¶
2.2.1 USB(UAC2.0) in → I²S out 模式¶
支持的音频格式与采样率:
| 音频格式 | 支持的采样率 |
|---|---|
| PCM | 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, 352.8kHz, 384kHz, 705.6kHz, 768KHz |
| DSD Native | DSD64, DSD128, DSD256, DSD512 |
| DOP | DOP64, DOP128, DOP256 |
| MQA | 仅HF83311Q_VB1支持 |
2.2.2 USB(UAC1.0) in → I²S out 模式¶
支持的音频格式与采样率:
| 音频格式 | 支持的采样率 |
|---|---|
| PCM | 48kHz |
2.2.3 USB(UAC2.0) in → S/PDIF out 模式¶
输入/输出采样率支持:
| 接口 | 音频格式 | 支持的采样率 |
|---|---|---|
| USB输入 | PCM | 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, 352.8kHz, 384kHz |
| S/PDIF输出 | PCM | 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz |
SSRC(同步采样率转换)功能:
- 输入采样率 ≤ 192kHz: 按原采样率输出
- 输入采样率 > 192kHz: 通过SSRC转换后输出192kHz
SSRC性能指标:
- THD+N (@1kHz, 0dBFs): ≤-130dB
- SNR: ≥140dB
2.2.4 USB(UAC1.0) in → S/PDIF out 模式¶
支持的音频格式与采样率:
| 音频格式 | 支持的采样率 |
|---|---|
| PCM | 48kHz |
3、管脚配置和功能¶
3.1 HF83311_VB1/HF83311Q_VB1管脚布局¶
3.2 HF83311_VB1/HF83311Q_VB1管脚描述¶
| 管脚序号 | 名称 | 类型 | 功能 |
|---|---|---|---|
| 1 | GND | P | 模组地 |
| 2 | 3V3 | P | 模组3.3V供电 |
| 3 | X1D11 | I/O | XU316内部时钟输出 |
| 4 | X1D10 | I/O | NC |
| 5 | X1D09 | I/O | NC |
| 6 | X1D01 | I/O | NC |
| 7 | X1D00 | I/O | NC |
| 8 | X0D11 | I/O | UART_RX，连接MCU_TX |
| 9 | X0D00 | I/O | UART_TX，连接MCU_RX |
| 10 | X0D31 | I/O | NC |
| 11 | X0D30 | I/O | NC |
| 12 | X1D34 | I/O | S/PDIF输出 |
| 13 | X0D43 | I/O | NC |
| 14 | X0D41 | I/O | NC |
| 15 | X0D42 | I/O | NC |
| 16 | MCLK | I/O | 有源晶体49.152/45.1584MHz 时钟输出 |
| 17 | X0D40 | I/O | NC |
| 18 | X0D38 | I/O | I²S_OUT_DATA0(Master) |
| 19 | X0D37 | I/O | NC |
| 20 | X0D36 | I/O | I²S_OUT_LRCLK(Master) |
| 21 | X0D35 | I/O | I²S_OUT_SCLK(Master) |
| 22 | X0D29 | I/O | NC |
| 23 | X1D22 | I/O | NC |
| 24 | X1D19 | I/O | NC |
| 25 | X1D16 | I/O | NC |
| 26 | USB_DP | I/O | USB数据正极 |
| 27 | USB_DM | I/O | USB数据负极 |
| 28 | X1D18 | I/O | NC |
| 29 | X1D17 | I/O | NC |
| 30 | X1D13 | I/O | NC |
管脚类型说明
- 表中I/O类型定义：I=输入，O=输出，P=电源，I/O=输入/输出
4、修订历史¶
| 版本 | 日期 | 描述 | 修订者 |
|---|---|---|---|
| V1.0 | 2025-05-07 | 初始版本发布 | |
