DNR65211-VC1

单通道超低延时Ai深度降噪处理器集成USB及I2S接口

1、简介

1.1 产品描述

DNR65211是基于XMOS处理器架构的高性能AI深度降噪产品，专为音频设备制造商提供卓越的音频处理能力。产品集成两套独立优化的AI降噪模型。

  • 强降噪模型采用深度神经网络架构，能够有效处理复杂声学环境中的各种稳态和非稳态噪声，在保证人声高还原度的同时实现最大程度噪声抑制
  • 唱歌降噪模型通过轻量化设计将处理延时降低至11毫秒，在有效抑制背景噪声的同时完整保留歌声特性。
  • 产品支持I2S音频输入，可同时输出至USB和I2S接口，广泛适用于直播设备、会议系统、录音设备、户外运动DV等多个应用领域。

1.2 产品特性

音频性能特性

  • Ai深度降噪
    • 消除各种稳态和非稳态噪声，适应复杂声学环境
    • 有效消除按键声、键盘声、脚步声等突发噪音
  • 双AI降噪模型
    • 强降噪模型适用于复杂声学场景:户外录音，游戏等场景
    • 唱歌降噪模型适用于室内直播唱歌或访谈场景
  • 超低延时实时处理
    • 强降噪模型延时<50ms，满足音画同步要求
    • 唱歌降噪模型延时<11ms，满足严格的直播唱歌要求
  • 高保真人声还原
    • 强降噪模型，完整保留人声特性
    • 唱歌降噪模型，不但完整保留人声特性，还能完整保留唱歌的尾音

USB接口特性

  • 支持UAC 2.0
  • 支持OTG连接
  • 即插即用，无需驱动安装
  • 支持HID配置

系统兼容性

  • 支持多种操作系统，如Windows，Linux，Android，macOS和iOS等
  • 无需安装特殊驱动

Codec支持

  • 支持NAU88l21

1.3 应用场景

  • 直播设备
    • 有效抑制各种环境噪音，适应多样化直播场景
  • 游戏竞技耳机
    • 消除键盘声、鼠标点击声和背景噪音，提供清晰的队友沟通体验
  • 户外运动设备
    • 抑制运动场景中的风噪和环境噪声干扰，为户外运动爱好者提供清晰的通话和录制体验
  • 户外录音设备
    • 在复杂户外声学环境中实现高质量录音，满足现场采访和内容创作的专业需求
  • 会议系统设备
    • 处理办公室环境中的空调声、脚步声等背景噪音
  • 通话设备
    • 通话设备适用于对实时性要求严格的商务通话，提供无感知延时的语音处理体验

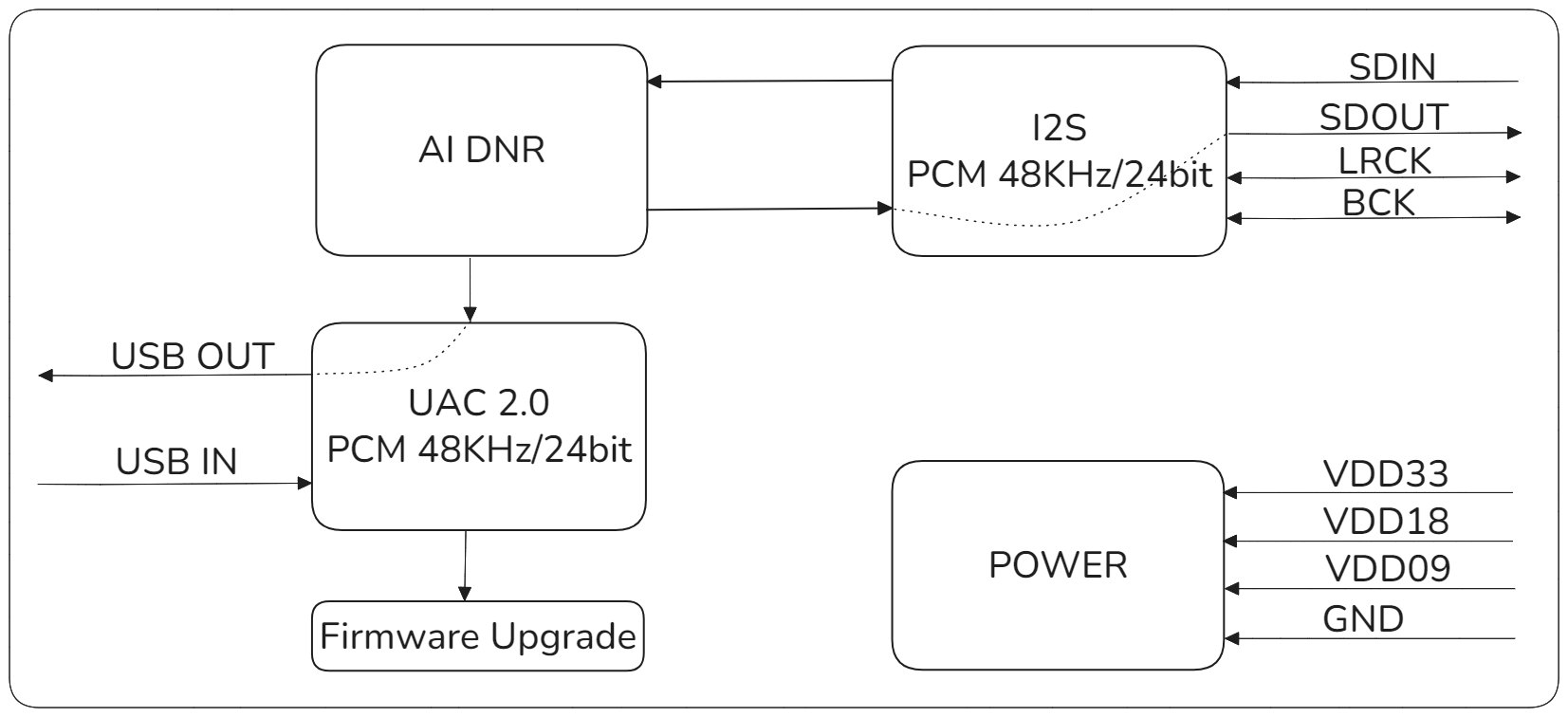

1.4 产品功能框图

DNR65211框图
图1: DNR65211-VC1框图

1.5 订购信息

PRODUCT MODEL ORDERING NUMBER PACKAGE BODY SIZE (NOM) Hardware Model Comments
DNR65211-VC1 DNR65211-VC1 SMT LGA-52 13x13mm A316-Mini-V1 单通道超低延时Ai深度降噪处理器集成USB及I2S接口

2、模式及指标

2.1 支持的输入输出模式

模式编号 输入输出模式 说明
1 I²S In(Master) → Ai DNR → USB(UAC2.0)
I²S In(Master) → Ai DNR → I²S Out(Master)		 支持USB和I²S输入，USB和I²S输出,内部做Ai降噪

2.2 各工作模式详细参数

2.2.1 USB(UAC2.0) ←→ I²S(Master) 模式

输入/输出参数:

参数 输入/输出 输入/输出
接口 USB Audio Class 2.0 I²S(Master)
音频格式 PCM PCM
采样率 48KHz/24bit 48kHz/24bit
位深 固定24bit 固定24bit

2.2.2 支持Codec

  • 该产品适配Codec型号为NAU88l21

2.3 降噪性能对比

对比维度 DNR65211 强降噪模型 DNR65211 唱歌降噪模型 传统降噪技术
技术原理 深度神经网络架构，AI算法实时分析频谱特征，智能识别人声和噪声成分 在强降噪模型基础上，专门优化音乐场景处理，保留歌声音调和音色特性 频域滤波方法，基于统计模型和固定算法参数
处理延时 < 50ms 满足音画同步 < 11ms 超低延时 延时中等
噪声处理能力 有效处理稳态和非稳态噪声 专门优化音乐内容处理 对非平稳噪声处理能力有限
人声保真度 完整保留人声特性 完整保留唱歌的尾音细节 可能出现音质损失
环境适应性 处理各种复杂声学环境 专门针对音乐场景优化 适用于相对稳定的声学环境
典型应用 户外直播设备、游戏耳机, 会议系统、专业录音设备 室内直播设备、K歌设备, 音乐录制、在线访谈系统 传统电话系统、简单会议设备, 基础音频处理

3、管脚配置和功能

3.1 DNR65211_VC1管脚布局

DNR65211-VC1管脚图
图2: DNR65211_VC1管脚排列示意图

3.2 DNR65211_VC1管脚描述

管脚序号 名称 类型 功能
1 3.3V P 模组3.3V供电
2 X1D13 I/O NC
3 X1D16 I/O NC
4 GND P 模组地
5 X1D17 I/O NC
6 X1D18 I/O NC
7 X1D19 I/O NC
8 X1D22 I/O NC
9 X0D29 I/O 低电平有效
低降噪等级LED指示
慢闪:唱歌降噪模型.
常亮:强降噪模型
10 X0D35 I I²S_IN_SCLK(MASTER,接NAU88L21)
11 X0D36 I I²S_IN_LRCLK(MASTER,接NAU88L21)
12 X0D37 I/O I²S_IN_DATA0(MASTER,接NAU88L21)
13 X0D38 O I²S_OUT_DATA0(MASTER,接NAU88L21)
14 X0D40 I/O 低电平有效
短按循环切换降噪强度：关，低，中，高。
长按：切换降噪模型。
15 X0D39 I I²S_OUT_MCLK(MASTER,接NAU88L21)
16 X0D42 I/O 麦克风MUTE_SW，低电平有效
17 X0D41 I/O 麦克风音量+，低电平有效
18 X0D43 I/O 麦克风音量-，低电平有效
19 X1D34 I/O NC
20 GND P 模组地
21 X0D30 I/O 低电平有效
中降噪等级LED指示
慢闪:唱歌降噪模型.
常亮:强降噪模型
22 X0D31 I/O 低电平有效
高降噪等级LED指示
慢闪:唱歌降噪模型.
常亮:强降噪模型
23 X0D32 I/O NC
24 X0D33 I/O NC
25 GND P 模组地
26 GND P 模组地
27 GND P 模组地
28 X0D00 I/O I2C_SCL(接NAU88L21)
29 X0D11 I/O I2C_SDA(接NAU88L21)
30 X1D00 I/O NC
31 X1D01 I/O NC
32 GND P 模组地
33 X1D09 I/O NC
34 X1D10 I/O NC
35 X1D11 I/O XU316内部时钟输出，连接X0D39
36 GND P 模组地
37 GND P 模组地
38 TDI I/O XTAG调试PIN
39 TDO I/O XTAG调试PIN
40 TMS I/O XTAG调试PIN
41 TCK I/O XTAG调试PIN
42 RST_N I/O 系统复位，低电平有效
43 1.8V P 模组1.8V供电
44 GND P 模组地
45 USB_DM I/O USB_DM
46 USB_DP I/O USB_DP
47 GND P 模组地
48 0.9V P 模组0.9V供电
49 GND P 模组地
50 GND P 模组地
51 GND P 模组地
52 GND P 模组地

管脚类型说明

表中I/O类型定义：I=输入，O=输出，P=电源，I/O=输入/输出

4、硬件参数

4.1、正常工作条件

功能 最小值 典型值 最大值 单位
工作温度 0 - 70 ℃
3.3V工作电压 3.0 3.3 3.6 V
1.8V工作电压 1.62 1.80 1.98 V
0.9V工作电压 0.855 0.90 0.945 V

4.2 产品尺寸

13±0.1mm(L)X13±0.1mm(W)X0.8±0.1mm(H)

4.3 模组封装图

A316-Mini-V1封装图

5 产品包装信息

托盘+外箱包装

6、修订历史

版本 日期 描述 修订者
V1.0 2025-08-10 初始版本发布
