FTXU316_LA_7MIC_V1 7MIC无感本地扩音PCBA成品及评估板安装使用说明¶

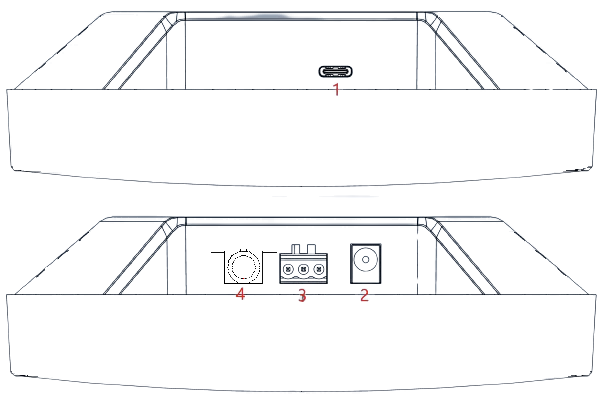

接口说明¶
| 序号 | 接口 | 功能描述 |
|---|---|---|
| 1 | USB-type C接口 | 连接USB线，5V供电。 |
| 2 | 电源接口 | 使用5V/1A电源适配器供电 |
| 3 | 音频输出接口 | 凤凰端子音频输出接口 |
| 4 | 音频输出接口 | 3.5mm音频输出接口 |
安装指导¶
安装位置¶
该产品为扩声麦克风，具有波束功能，安装位置需要满足以下条件： 1. 需要在实际场景的讲话人活动范围中心进行吊装。 2. 吊装高度需要高于场景中的音箱高度。 3. 吊装时保持产品麦克风收音面朝地，并保持产品与地面平行。 4. 将产品收音角度方向朝向讲话人侧的墙壁。

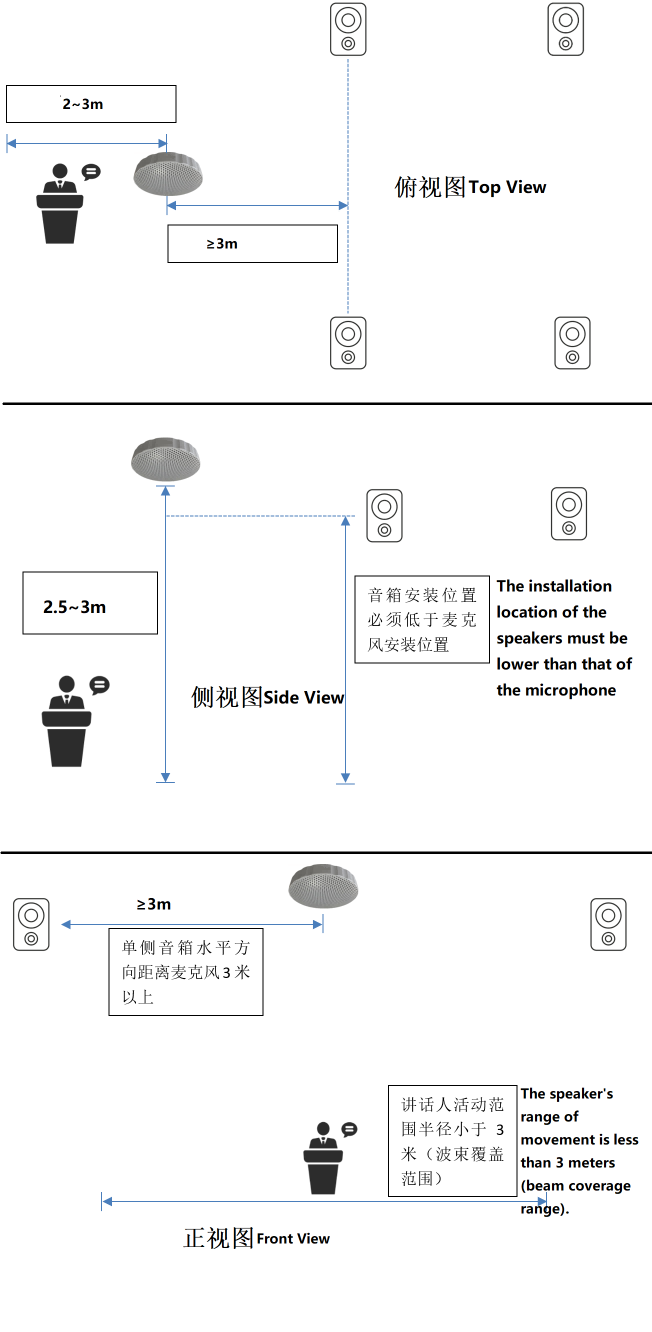

安装参考示意图¶
